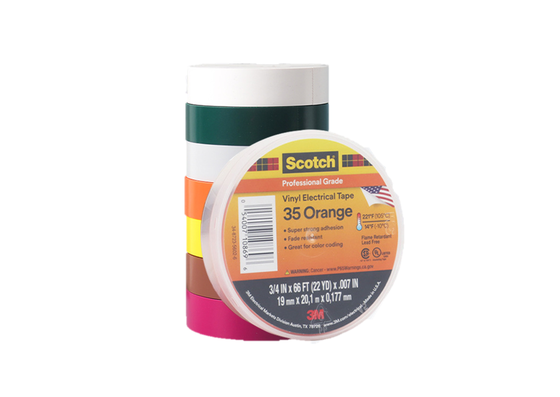

3M Scotch 35 | Codificación de Color | Cinta Eléctrica | Soporte de Vinilo

Descripción del Producto

3M Scotch 35 es la cinta eléctrica de vinilo PVC de grado profesional de 3M para codificación de color, nominal de 7 mil / 0.178–0.18 mm, PSA de caucho no corrosivo de capa única o caucho-resina, sin revestimiento. Es para aislamiento primario de empalmes de hasta 600 V, identificación de fases, codificación de color de cables de motor, marcado de sistemas de tuberías, marcado de zonas de seguridad, agrupamiento de mazos y envoltura exterior de uniones LV/MV/HV. El PVC elástico ofrece alta elongación, retardancia de llama, resistencia a los rayos UV (blanco totalmente resistente a los rayos UV; otros colores resistentes a la decoloración), resistencia a la abrasión/humedad/álcalis/ácidos/disolventes. Los rangos de temperatura de las TDS regionales varían: algunos de 0–105°C, algunos de -10–105°C, UL510 nominal de 80°C, IEC/CSA continuo por tipo (por ejemplo, F-PVC P/90 o P/105 bajo licencia); 9 o 10 colores resistentes a la decoloración.

Estructura

Características

• Codificación de fases multicolor: 9/10 colores resistentes a la decoloración (rojo/amarillo/verde/azul/marrón/gris/blanco/naranja/violeta, algunos rosa) para identificación de 3 fases/multifase/neutro/tierra; más fácil que cinta negra más marcador o manguitos termorretráctiles.
• Conformabilidad de PVC elástico de 7 mil: 0.178–0.18 mm, 225% de elongación; solapado hasta ~5/8 de ancho en empalmes de radio pequeño; más suave que PET/vidrio, más a prueba de humedad que papel, más uniforme que vinilo de color barato.
• Aislamiento de 600 V más marcado: UL510/CSA 600 V, dieléctrico ~1250 V/mil/49.2 kV/mm, IR >10⁶MΩ; aislamiento primario de empalme y anillo de color en uno, sin negro+pintura por separado.
• Caucho/caucho-resina no corrosivo: adhesión acero/soporte 2.2N/10mm, baja corrosión electrolítica (factor 0.9) en cables de Cu/Al; más seguro a largo plazo que cintas de tela ácidas/ad-hoc.
• Retardante de llama y resistente a la intemperie/UV: UL510 retardante de llama; blanco totalmente resistente a los rayos UV, otros resistentes a la decoloración para sol/lluvia exterior/planta/sitio de celda; más seguro que cinta de embalaje de color no FR.
• Resistencia química/amplio entorno: abrasión, humedad, álcalis, ácidos, muchos disolventes (alcance por TDS); protege cables de motor, tuberías y mazos mejor que solo película de etiqueta.
• Rangos de temperatura regionales: algunos 0–105°C, algunos -10–105°C, UL510 nominal 80°C, IEC/CSA por tipo 90/105°C; mejor que vinilo solo para interiores, pero por debajo de -10 usar según TDS regional.
• Envoltura exterior lista para especificaciones: solapado sobre empalme de caucho/masilla para LV/MV/HV; combina color de fase y cubierta UV/mecánica frente a cinta monocromática sola.

Aplicaciones

• Identificación de 3 fases/multifase: ramas de distribución, cables de alimentación, anillos de color de barras de panel según amarillo/verde/rojo o marrón/negro/gris para A/B/C, N, PE.
• Codificación de cables de motor: motores rebobinados, terminales, cables U/V/W de VFD/servo envueltos en 35 para evitar cruces de fase.
• Aislamiento primario de empalmes de cables: empalmes de cola de cerdo/crimpado de 600 V en ≥2 solapados, proporcionando aislamiento y color de fase juntos.
• Codificación de mazos de control/instrumentación: PLC, DCS, bloques de terminales y cables de sensor codificados por color para trazabilidad de inspección/reacondicionamiento.
• Marcado de sistemas de tuberías: aire de taller, agua, aceite, vacío y líneas químicas con anillos de color en el cuerpo de la tubería/válvulas según el código de color de seguridad.
• Marcado de zonas de seguridad: salas de aparamenta, tiras de advertencia de bloqueo/etiquetado/energizado en el suelo/equipo con cinta de color más señales.
• Envoltura exterior de empalmes MV/HV: sobre caucho auto-fusionante/masilla primaria, solapado 35 por color de fase para protección UV/abrasión/contaminación.
• Reparación menor y identificación de cubiertas de cables: muescas en cubiertas de control LV, segregación de líneas de sitio de celda/comunicaciones, anillos de color de línea añadidos en reacondicionamiento.
