3M 7419 | Cinta de Película de Poliamida | Sin Silicona | Adhesivo Acrílico | Baja Estática | Cinta Kapton

Descripción del Producto

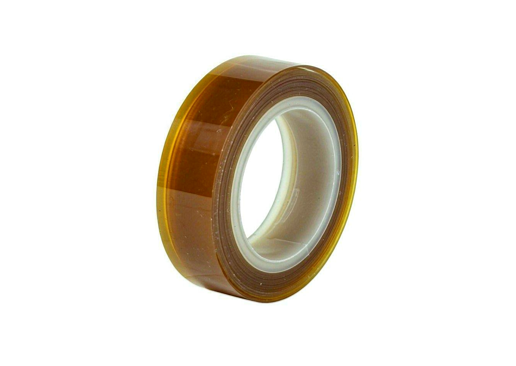

La 3M 7419 es una cinta de alta temperatura de una sola capa de poliimida (Kapton®) sin silicona y de baja estática, ámbar, con un total de 1.8mil/0.046mm, con película DuPont Kapton de 1mil/0.025mm y un PSA acrílico especial sin silicona; rollo estándar de 33m/36yd en un núcleo de polietileno. Está fabricada para enmascaramiento de soldadura de PCB y otros pasos de alta temperatura — protección contra soldadura por ola/reflujo de pads, contactos dorados, agujeros pasantes y conectores. Después de 10min a 260°C/500°F, todavía se puede retirar limpiamente con poco o ningún residuo de FR-4, oro, cobre y silicio; el acrílico sin silicona reduce la contaminación que perjudicaría la unión/recubrimiento conformante posterior, mientras que el comportamiento disipador de estática es adecuado para líneas sensibles a ESD, además de enmascaramiento exigente para químicos y recubrimientos en polvo.

Estructura

Características

• Acrílico sin silicona, sin contaminación: reemplaza PI de silicona (p. ej., familias 5413/7413) para máscara de soldadura sin migración de aceite de silicona; más seguro para soldadura posterior, unión de cables, subrelleno y recubrimiento conformante.
• Baja disipación de estática: estática de desenrollado/retirada ＜100V, resistencia superficial 5×10⁶Ω/sq; menor riesgo de ESD que la PI de silicona estándar en líneas SMT/semiconductoras/HD/optoelectrónicas.
• Retirada limpia después de horneado corto a 260°C: Kapton más acrílico especial se adhiere a cobre/FR-4/oro/silicio durante 10min a 260°C/500°F y se retira con poca o ninguna mancha/residuo; mucho más caliente que crepé/UPVC/PET y más limpio post-soldadura que algunas PI acrílicas.
• PI dimensionalmente estable y aislante: la película de 0.046mm resiste la contracción/quemadura por calor de soldadura, dieléctrico 6000V, enmascara pads finos/contactos dorados sin colapso de bordes; más delgada/limpia que papel/tela de alta temperatura, más plana que espuma gruesa.
• Máscara exigente resistente a químicos: acrílico especial de alta temperatura adecuado para enmascaramiento de alta temperatura para grabado/limpieza/recubrimiento en polvo mejor que película acrílica genérica; sin silicona también reduce manchas de silicona por curado de polvo.
• Semitransparente ámbar para alineación: permite ver pistas/contactos dorados/bordes de leyenda durante la aplicación en PCB; más preciso que lámina/tela opaca, más caliente que PET transparente.
• Estándar sin liner / conversión con liner: 7419 sin liner para mano/dispensador; liner PET 7419L para formas de contactos dorados, máscaras de agujeros y colocación automática con desperdicio de troquelado limpio; conversión más fácil que PI de silicona sin liner.
• Curva de tack controlada en superficies lisas: tack inicial moderado en acero/cobre, más fuerte a las 72h, alto a 260°C/10min pero definido y de retirada limpia; mejor para retrabajo sensible a residuos que la PI de silicona de “más caliente=más adherente”.

Aplicaciones

• Máscara de soldadura por ola/reflujo de PCB: pads, contactos dorados, agujeros pasantes, bordes de BGA y pines de conectores antes de soldadura por ola/reflujo/selectiva; baja escoria/residuo después de retirar.
• Protección de contactos dorados/oro plateado: ranuras DIMM, conectores, contactos dorados y superficies doradas clave durante pasos de alta temperatura — sin silicona y baja estática para oro sensible.
• Sustratos electrónicos sensibles a residuos: FR-4, lámina de cobre, silicio, cerámica y cubierta temporal de máscara de soldadura donde la unión/dispensación/recubrimiento conformante posterior necesita cero silicona.
• SMT/semiconductor sensible a ESD: máscara de alta temperatura circundante para SMD, sujeción temporal de obleas/paquetes, protección de piezas pequeñas de marcos de plomo con baja estática de desenrollado.
• Máscara de alta temperatura para químicos/grabado y recubrimiento en polvo: enmascaramiento para limpieza, micro-grabado, exposición química corta y curado de recubrimiento en polvo con resistencia química acrílica más ausencia de silicona.
• HDD/óptica/sensores: cubiertas de conjuntos de cabezales, barriles de lentes y ventanas ópticas con baja estática y sin silicona para reducir el riesgo de partículas/aceite.
• Máscaras troqueladas: 7419L o formas de contactos dorados convertidas, puntos para agujeros, máscaras de pistas estrechas y tiras alimentadoras con liner PET para colocación automática.
• Aislamiento eléctrico temporal de alta temperatura: manguitos de aislamiento de PI delgados, terminales de bobina y caras calientes de dispositivos de prueba (no como aislamiento primario clasificado; confirmar especificación eléctrica).
